Tổng hợp bảng mã lỗi máy photocopy Ricoh và cách khắc phục

Giống như bất kỳ thiết bị điện tử nào khác, máy photocopy Ricoh cũng có thể gặp phải các sự cố kỹ thuật, thường được báo hiệu bằng các mã lỗi xuất hiện trên màn hình điều khiển. Trong bài viết này, Máy Văn Phòng BK sẽ tổng hợp bảng mã lỗi máy photocopy Ricoh chi tiết, từ các mã lỗi SC phổ biến đến những trường hợp đặc biệt, kèm theo nguyên nhân và giải pháp khắc phục hiệu quả!

Bảng mã lỗi máy photocopy Ricoh do hệ thống scanner – SC 100

Các mã lỗi trong nhóm này thường liên quan đến các vấn đề về hệ thống quang học và bộ phận quét hình ảnh.

SC 101

• Nguyên nhân: Lỗi SC 101 thường xảy ra khi các bộ phận trong cụm gương gặp sự cố. Một số thành phần có thể bị hỏng như đèn, board cấp nguồn cho đèn, bảng điều khiển, motor, hoặc dây kéo dàn scan.
• Cách xử lý: Tiến hành vệ sinh, kiểm tra và thay thế các linh kiện hư hỏng.

SC 120/121/122/123

• Nguyên nhân: Những mã lỗi này xuất hiện khi máy photocopy Ricoh không xác định đúng vị trí ban đầu của dàn scan.
• Cách xử lý: Người dùng có thể khắc phục bằng cách vệ sinh, kiểm tra và thay mới các linh kiện bị lỗi, tương tự như khi xử lý SC 101.

SC 143/144

• Nguyên nhân: Lỗi này liên quan đến sự cố của SBU.
• Cách xử lý: Kiểm tra hoạt động của đèn chụp, board đèn, kết nối giữa SBU và VIB. Ngoài ra, cần xem xét khả năng lỗi ở IPU, BCU hoặc gương bị lệch, bẩn.

SC 181/183/184

• Nguyên nhân: Các mã lỗi này thường xuất hiện khi đèn CIS gặp sự cố.
• Cách xử lý: Kiểm tra bảng nguồn CIS, dây kết nối CIS – ADF, vệ sinh kính đèn CIS. Nếu cần, xem thêm tình trạng PSU, BCU hoặc IPU.

SC 202

• Nguyên nhân: Xuất hiện khi motor laser (motor hộp quang) bị hỏng.
• Cách xử lý: Vệ sinh, kiểm tra kỹ motor và thay thế nếu phát hiện lỗi.

Close the indicated cover MP 7001

Lỗi này chủ yếu do sự cố liên quan đến súng laser. Người dùng chỉ cần kiểm tra, vệ sinh hoặc thay thế bộ phận này.

SC 220

• Nguyên nhân: Xuất phát từ hộp quang, thường do motor hoặc board quang bị lỗi.
• Cách xử lý: Tiến hành vệ sinh và thay thế linh kiện bị hỏng để máy hoạt động lại bình thường.

Xem thêm>> Cách kết nối máy tính với máy Photocopy Ricoh

Bảng mã lỗi máy photocopy Ricoh do hệ thống tạo ảnh – SC 300

Các mã lỗi trong nhóm này liên quan đến quá trình tạo ảnh trên trống và bộ phận laser.

SC 300

• Nguyên nhân: Do cao áp trống gặp sự cố.
• Cách xử lý: Kiểm tra, vệ sinh hoặc thay thế cao áp trống.

SC 302

• Nguyên nhân: Liên quan đến tiếp xúc cao áp trống hoặc board cao áp.
• Khắc phục: Vệ sinh, kiểm tra lò xo tiếp xúc giữa trục cao áp trống và vách máy; thay mới cao áp trống nếu cần.

SC 303

• Nguyên nhân: Do điện áp cao áp lưới sạc không ổn định.
• Cách xử lý: Kiểm tra, sửa chữa hoặc thay thế linh kiện bị lỗi.

SC 305/306

• Nguyên nhân: Động cơ lau dây cao áp hoạt động không bình thường.
• Khắc phục: Tiến hành vệ sinh, kiểm tra hoặc thay thế động cơ.

SC 310/311/312/314/315/316/317

• Nguyên nhân: Lỗi sensor đo điện áp trống.
• Cách xử lý: Kiểm tra lại sensor, dây kết nối sensor, BCU hoặc OPC (Drum).

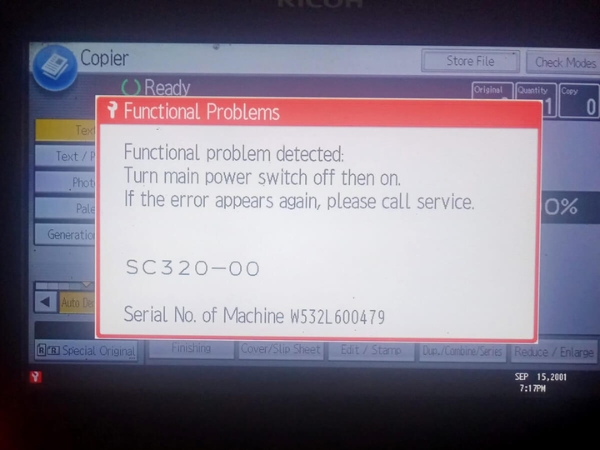

SC 320 (MP 4001/5001)

• Nguyên nhân: Thiên áp từ bị rò rỉ hoặc cụm từ thiếu mực.
• Khắc phục: Thay thế cụm từ hoặc bổ sung mực để khắc phục lỗi.

SC 321/322

• Nguyên nhân: Máy không đồng bộ được tín hiệu laser.
• Cách xử lý: Kiểm tra board IPU, kết nối giữa IPU và PCI, kết nối bộ nhận tín hiệu đồng bộ I/F hoặc board LDB.

SC 324

• Nguyên nhân: Motor chính không quay do máy bị quá tải.
• Khắc phục: Vệ sinh, kiểm tra và thay thế cụm belt hoặc cụm Drum.

SC 335/336/337/338

• Nguyên nhân: Động cơ gương đa giác trong hộp lazer gặp sự cố.
• Cách xử lý: Kiểm tra kết nối bộ nhận tín hiệu đồng bộ I/F, board LDB và IPU.

SC 340/341/342

• Nguyên nhân: Lỗi hiệu chỉnh TD sensor.
• Khắc phục: Kiểm tra TD sensor, kết nối TD sensor, motor quay ống mực và BCU.

SC 345

• Nguyên nhân: Điện áp cấp cho trục từ bị lỗi.
• Cách xử lý: Kiểm tra board nguồn thiên áp từ và dây kết nối liên quan.

SC 350/351/352/353/354/355

• Nguyên nhân: Do ID sensor gặp trục trặc.
• Khắc phục: Kiểm tra tình trạng ID sensor, dây kết nối, BCU và vệ sinh nếu bị bẩn.

SC 392

• Nguyên nhân: Lỗi hồi tiếp của ID sensor.
• Cách xử lý: Kiểm tra TD sensor, dây nối có bị đứt ngầm không. Ngoài ra, cần kiểm tra Drum, cụm từ có quay bình thường không và đảm bảo kết nối với BCU tốt.

Bảng mã lỗi máy photocopy Ricoh do hệ thống xử lý tráng ảnh – SC 400

Các mã SC 400 tập trung vào các vấn đề liên quan đến quá trình xử lý hình ảnh trên trống và bộ phận phát triển (Developer Unit).

SC 401/402/403/440/441

• Nguyên nhân: Các lỗi này thường xuất hiện khi cụm băng tải (belt) của máy gặp trục trặc, còn gọi là lỗi cao áp tách mực.
• Cách xử lý: Kiểm tra tình trạng belt, vệ sinh sạch sẽ hoặc thay mới cụm belt nếu hư hỏng.

SC 430

• Nguyên nhân: Do đèn xóa bị hỏng hoặc hoạt động không ổn định.
• Khắc phục: Tiến hành kiểm tra, vệ sinh hoặc thay thế đèn xóa.

SC 490

• Nguyên nhân: Phát sinh khi xung khóa của quạt thông gió chính gặp sự cố.
• Cách xử lý: Kiểm tra hoạt động của quạt, vệ sinh và thay thế nếu cần thiết.

SC 495

• Nguyên nhân: Hệ thống thu hồi mực thải từ cụm belt xuống hộp chứa mực gặp vấn đề. Ngoài ra, lỗi cũng có thể do sensor bị bẩn/hỏng hoặc dây điện bị đứt.
• Khắc phục: Kiểm tra sensor, dây dẫn và hệ thống mực thải; vệ sinh hoặc thay mới khi phát hiện lỗi.

SC 496

• Nguyên nhân: Bình mực thải hoặc công tắc nhận diện bình mực thải gặp sự cố (không nhận diện khi cửa trước đóng).
• Cách xử lý: Kiểm tra xem bình mực thải đã lắp đúng chưa, công tắc kết nối có hoạt động ổn định không.

SC 497

• Nguyên nhân: Động cơ thu hồi mực thải bị lỗi hoặc kết nối không ổn định.
• Khắc phục: Kiểm tra động cơ và dây kết nối của bộ phận thu hồi mực thải, thay thế nếu hỏng.

Bảng mã lỗi máy photocopy Ricoh do hệ thối kéo giấy, Duplex và bộ sấy – SC 500

Các mã SC 500 tập trung vào các lỗi liên quan đến đường đi của giấy, bộ phận sấy (Fusing Unit) và bộ phận đảo mặt (Duplex Unit). Đây là nhóm lỗi khá phổ biến.

SC 501/502/503/504

• Nguyên nhân: Xuất hiện khi bộ nâng khay số 1/2/3/4 hoạt động không đúng.
• Cách xử lý: Kiểm tra tình trạng motor nâng khay, xem có bị kẹt giấy hay không, đồng thời kiểm tra Rowle Pick-up có kết nối ổn định không.

SC 507

• Nguyên nhân: Do động cơ kéo giấy LCT gặp trục trặc.
• Khắc phục: Kiểm tra hoạt động của động cơ và dây kết nối.

SC 510

• Nguyên nhân: Khay LCT (khay thùng) không vận hành đúng chức năng.
• Cách xử lý: Kiểm tra motor nâng khay, sensor nâng khay, Rowle Pick-up và sensor báo hết giấy.

SC 515/516

• Nguyên nhân: Động cơ chặn giấy tại khay kép bị lỗi.
• Khắc phục: Kiểm tra motor và kết nối, xử lý kẹt cơ khí, vệ sinh hoặc thay thế sensor vị trí ban đầu nếu bị bẩn hoặc hỏng.

SC 533

• Nguyên nhân: Quạt hút IH bị lỗi.
• Cách xử lý: Vệ sinh, kiểm tra hoặc thay thế quạt.

SC 541/542/543/544/545/546/547/551/552/555

• Nguyên nhân: Các mã này đều liên quan đến sự cố ở cụm sấy.
• Khắc phục: Kiểm tra và thay mới sensor nhiệt, điện trở nhiệt, đèn sấy; hoặc thiết lập lại Clear Mode 107 Clear Stop (5s) On/Off Switch chính.

SC 569

• Nguyên nhân: Thường gặp ở các dòng Ricoh 2075, 6001, 7001 khi máy không kiểm tra được bộ nâng/hạ lô ép.
• Cách xử lý: Kiểm tra motor nâng hạ và sensor (nằm tại đầu ngoài cụm sấy, gần jack 3 chân màu trắng), vệ sinh hoặc thay thế nếu cần.

SC 590

• Nguyên nhân: Sensor hoặc hệ thống dẫn động mực thải gặp sự cố.
• Khắc phục: Kiểm tra, vệ sinh hoặc thay thế; đồng thời xem xét motor có quá tải không, dây kết nối động cơ/sensor có lỗi hoặc sensor bị bẩn, hỏng.

Xem thêm>> Mã bơm mực máy Photocopy Ricoh

Bảng mã lỗi máy photocopy Ricoh do tham số truyền tin – SC 600

bảng mã lỗi máy photocopy Ricoh này chủ yếu là lỗi về kết nối mạng, cài đặt hoặc truyền dữ liệu giữa các bo mạch.

SC 601

• Nguyên nhân: Lỗi truyền dữ liệu giữa bảng BCU và khối Scan.
• Cách xử lý: Kiểm tra dây kết nối, siết chặt lại hoặc sửa chữa nếu bị lỏng hay hỏng.

SC 610/611/612

• Nguyên nhân: Do đường truyền dữ liệu giữa BCU và ADF gặp sự cố.
• Khắc phục: Kiểm tra kết nối, sửa chữa nếu tiếp xúc không ổn định.

SC 623/624/626/627

• Nguyên nhân: Xuất hiện khi việc truyền dữ liệu từ BCU tới khay 2, 3 hoặc LCT bị lỗi.
• Cách xử lý: Kiểm tra đường dây nối, khắc phục hoặc thay thế nếu phát hiện hỏng hóc.

SC 670

• Nguyên nhân: Máy không khởi động được, có thể do BCU lắp sai, bản thân BCU bị hỏng hoặc do lỗi truyền tín hiệu giữa BCU với Main HDD (Controller).
• Khắc phục: Kiểm tra lại quá trình lắp đặt, kiểm tra BCU và đường truyền dữ liệu.

SC 672

• Nguyên nhân: Các thành phần như Main HDD (Controller), RAM hoặc HDD gặp sự cố.
• Cách xử lý: Kiểm tra tình trạng linh kiện, vệ sinh và thay mới nếu cần.

Bảng mã lỗi máy photocopy Ricoh ngoại vi (Finisher) – SC 700

Các lỗi liên quan đến các thiết bị ngoại vi như bộ hoàn thiện (Finisher), bộ nạp bản gốc tự động (ADF), hoặc bộ phận đục lỗ (Punch Unit).

SC 700

• Nguyên nhân: Lỗi xảy ra trong quá trình đưa bản gốc vào bộ nạp tự động (ADF). Có thể bắt nguồn từ sensor pick-up roller, motor pick-up, dây curoa hoặc main ADF bị lỗi.
• Cách xử lý: Kiểm tra lần lượt sensor, motor, dây curoa và main ADF; vệ sinh hoặc thay thế linh kiện nếu phát hiện hư hỏng.

SC 701

• Nguyên nhân: Motor nâng khay gặp sự cố.
• Khắc phục: Kiểm tra sensor xác định vị trí khay, motor nâng khay và main ADF để đảm bảo hoạt động bình thường.

Bảng mã lỗi máy photocopy Ricoh do lỗi hệ thống – SC 800

Các mã lỗi này liên quan đến các vấn đề nghiêm trọng của hệ thống chung hoặc phần mềm.

SC 822

• Nguyên nhân: Phát sinh khi hệ thống chẩn đoán phát hiện HDD có lỗi. Có thể do HDD, kết nối HDD hoặc bảng Controller gặp sự cố.
• Cách xử lý: Kiểm tra tình trạng HDD, dây kết nối và board Controller, thay thế nếu cần.

SC 860/861/862/863/864/865

• Nguyên nhân: Các lỗi này liên quan đến việc truy cập HDD không thành công.
• Khắc phục: Tiến hành format HDD và sử dụng mã SP 5832 để xử lý.

SC 870

• Nguyên nhân: Do phần mềm điều khiển gặp vấn đề hoặc HDD bị hỏng.
• Cách xử lý: Thực hiện SP 5846 để xóa địa chỉ trong HDD, sau đó chạy SP 5832 để format lại. Trường hợp HDD hư, cần thay mới hoặc khởi động lại SC card.

Lỗi khác trên máy photocopy Ricoh – SC 900

Ngoài các lỗi phổ biến liên quan đến HDD hay phần mềm điều khiển, máy photocopy Ricoh cũng có thể gặp phải một số lỗi khác như SC 900. Mã SC 995 liên quan đến tình trạng số serial không trùng khớp; để xử lý, bạn có thể nhập code 5811 nhằm hiệu chỉnh và khắc phục lỗi.

Việc hiểu bảng mã lỗi máy photocopy Ricoh giúp bạn chủ động hơn trong việc xử lý sự cố, tuy nhiên không phải lỗi nào cũng có thể tự khắc phục. Với những trường hợp phức tạp cần đến chuyên môn, hãy liên hệ ngay với BK – dịch vụ sửa máy in tận nơi tại Hà Nội. Đội ngũ kỹ thuật viên giàu kinh nghiệm của chúng tôi sẽ nhanh chóng có mặt, xử lý triệt để sự cố, giúp máy photocopy của bạn vận hành ổn định trở lại trong thời gian ngắn nhất!
